氧是一種重要的元素，其以不同的形式在人们的生産生活以及自然环境中起到了重要的作用。其中以分子形式存在于水中，以每升水中所含氧气的毫克數来表示的量稱之为溶解氧（DO）濃度。溶解氧是保證水生物生存的重要条件之一，同时也是用来衡量水質是否受污染的重要指标之一。我们可以通过監測和研究水中溶解氧的多少及其變化規律来判斷水體的健康程度以及水體的自淨能力。例如，在水質監測过程中，如果溶解氧含量过高，則会導致水中生物氧气中毒，而溶解氧含量过低时，水體中的厭氧菌就会很快繁殖，有機物因腐敗而使水體變黑、發臭。在污水处理中，溶解氧的含量高低影响到细菌的存活以及活躍度，從而影响污水处理的有效程度。因此，溶解氧的檢測是具有重要意義的。

目前測量溶解氧的方法主要有碘量法、電化學法、分光光度法、气相色譜法、原子吸收法和熒光分析法等。其中應用最广泛的主要是碘量法、電化學法和熒光分析法。碘量法雖然是國際上公認的測定水中溶解氧的方法，也是測定海水中溶解氧的首選方法，但是其只能離線測定、費时費力、操作复雜、無法对溶解氧濃度變化做出及时的反饋以及极易受环境因素的影响，從而限制了其广泛應用。電化學法，即 Clark 電极法也是國标推薦的溶解氧測试方法之一。該方法雖然能實現實时在線測量，但由于水質中可能存在有機物、油類、盐類等物質会導致薄膜的阻塞老化及電极的腐蝕等從而影响其測量精度及响應时間。近十多年来，基于熒光猝灭原理所制備的溶解氧傳感器由于其具有响應时間快、不耗氧、無參比電极、不受磁场干擾等優點引起了越来越多人的興趣和關注。我们基于熒光分析法制備了一種能應用于實際檢測中的熒光法溶解氧傳感器，並对其結構及性能等進行了讨論。

    熒光法溶解氧傳感器利用氧对一些物質的具有熒光猝灭的作用，從而物質的熒光强度及壽命降低，溶解氧濃度與光强及熒光壽命的關系可用Stern-Volmer 方程来表示：

上式中，I0和 τ0 分别为無氧时的熒光强度和熒光壽命，I和τ为有氧时的熒光强度和熒光壽命，KSV为猝灭劑的猝灭常數，[O2]是溶解氧濃度。由（1）式可知，通过測量熒光强度或者熒光壽命，就可以計算出溶解氧的濃度。雖然利用物質的熒光强度来計算氧含量比較簡單，但是由于物質的熒光强度容易受到外界因素如光、温度等的影响，從而導致測量誤差。而利用熒光壽命測量对比熒光强度的測量雖然結構上会較为复雜，但熒光壽命是熒光物質的本征參量，对熒光壽命的測量不会受太多外界因素變化的影响，所以具有很好的抗干擾能力。

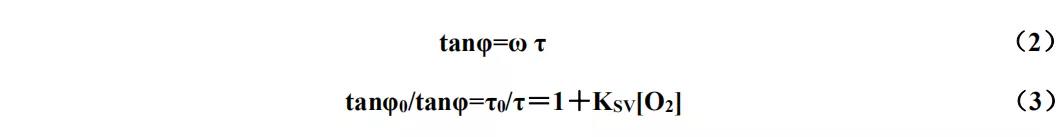

我们研究的溶解氧傳感器采用相位法来測量熒光壽命,相位法測量中所用的光源經过正弦調制後被激勵發光，熒光物質被該束光激發産生的相應熒光也是按照正弦波規律變化的，光電探測器探測到的熒光相对于調制光会有一滞後相移φ，φ與熒光壽命时間τ有如公式（2）關系:

其中ω是正弦調制信号的角速度：ω=2πf；而由于激發光激勵所産生的熒光與激發光之間会有一定的时間差。我们可以看作當某一特定的频率的光照射在氧敏感膜上时，氧敏感膜中熒光物質發出的激發光與發射光二者之間有一定的滞後相移，而这一定的滞後相移又與熒光壽命成某種關系如公式（3），因此,可以通过測量激發光和發射光之間的滞後相移来實現对熒光的測量。

正矽酸乙酯（TEOS）采購自阿拉丁试劑网；二甲基甲氧基矽烷（DiMe-DMOS）采購自阿拉丁试劑网；四氫呋喃采購自阿拉丁试劑网；N,N-二甲基甲酰胺采購自國藥集团化學试劑有限公司；4,7-二苯基-1,10-菲咯啉钌（Ru(dpp)3Cl2）采購自阿拉丁试劑网。

4A磁力攪拌器，供應商是鞏義市予華儀器責任有限公司；KW-4A勻胶機，供應商是中國科學院微電子研究所；CL-200F光譜儀，供應商是杭州科興光電有限公司。

取一定體積比的TEOS與DiMe-DMOS于錐形瓶中加入适量的去離子水和0.01 mol/L的HCl，常温攪拌，攪拌过程中再加入一定質量的Ru(dpp)3Cl2，避光攪拌6 h。取所制備的凝胶液在經过表面处理的玻璃基材上旋塗成膜，于烘箱中固化24 h，取出後避光保存以備用。

傳感器系統結構包括以下三部分：熒光膜模块、光路模块、電路模块，如图1所示：

图1 傳感器系統結構

整个傳感器的工作过程为：一束特定波长的激發光源以方波調制的形式發出光線照射在氧敏感膜上，光化學傳感膜中的熒光物質受到激發而發出相應特定波长的熒光，由于氧敏感膜與被測水样相接觸，水中的溶解氧将对熒光産生淬灭作用，熒光壽命被縮短，熒光强度被降低，經淬灭後的熒光透过光學系統中的滤光片傳送到光電探測裝置，熒光信号經过光電轉換，光電信号經过放大滤波後進入相位差檢測模块，從而得到熒光相对于激發光的滞後相位对應的電壓值，利用該滞後相位電壓值與熒光壽命成正切關系得到定标曲線，從而得到溶解氧濃度的信息。

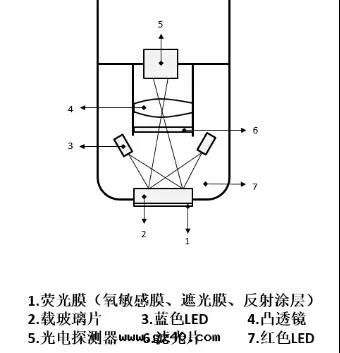

光路設計部分如图2所示：

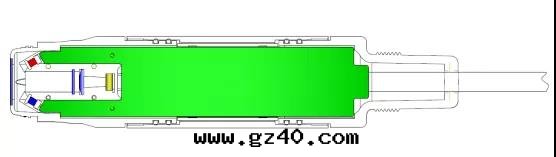

图2 光路設計

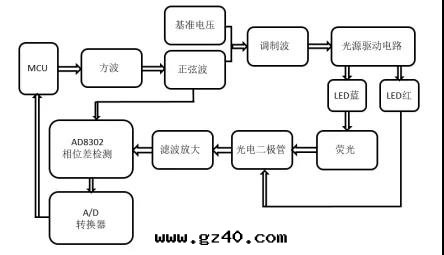

電路設計包括以下各部分：光電探測模块、信号調节模块、相位差檢測模块、A/D轉換模块、單片機控制模块以及通信接口模块。電路設計的總流程框图如图3所示：

图3 電路框图

采用双光路通道的設計，紅色LED作为參考光，可以有效消除光程和電路上的占用的延遲时間，誤差降到最低。測量熒光滞後相位的部分，由于該滞後相位相对較小，因此選用正弦波幅相精密檢測芯片AD8302，該芯片精度达到10 mv每度，这样可以進一步提高溶解氧濃度的測量精度和測量穩定性。

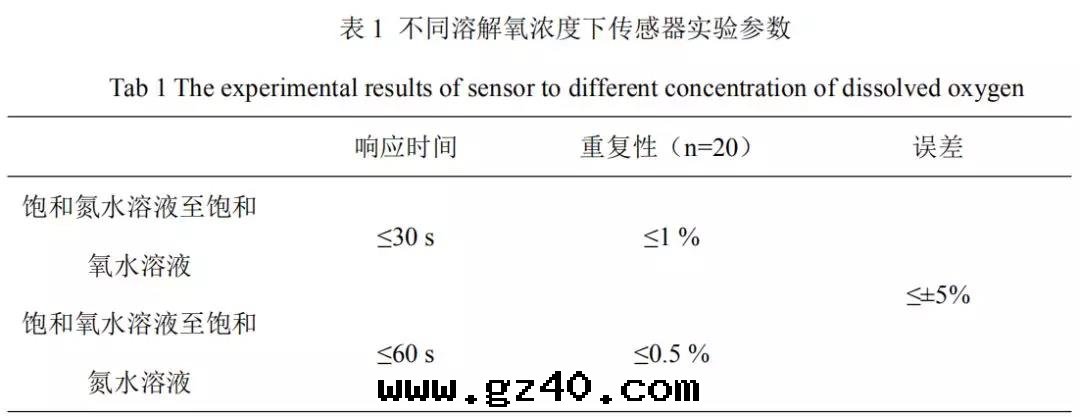

由于溶解氧的濃度极低，應嚴格保證定标的精度。純氧和純氮通入國家标準物質中心研制的标準气體稀釋裝置，混合配比不同濃度的氧气通入水中，标定容器應气密性良好且內置攪拌器。結果如表所示。

從表1得知，所制備的溶解氧傳感器所顯示的溶解氧濃度的猝灭时間≤30 s，恢复时間≤60 s（在線性範圍內）。一周內測试其檢測上下限（線性溶解氧濃度的最低與最高值測2次/天），誤差≤1 %。最低檢出限为0.2 μg/ml，在0.3-20 μg/ml範圍內具有良好的線性關系，傳感器的輸出值與水中溶解氧的濃度成正比關系，且在線性測量範圍內線性誤差≤±5%。

本熒光溶解氧傳感器具有良好的穩定性、重复性，體積小，不易損壞，較高的靈敏度，可實現长期在線檢測等優點且不易受外界因素（pH、盐分等）的干擾，測量結果穩定、精确，在醫療、臨床醫學、环境與水質檢測等領域都有着广泛的應用價值及其易于實現商品化生産。
