混浊度是水中不同大小、形狀、比重的懸浮物、胶體物質和微生物雜質等颗粒对光所産生的效應的表达語。水的混浊度不僅與水中懸浮物質颗粒的含量多少有關，還與它们的大小、形狀和折射系數等性質有關。水中的懸浮物質是由泥沙、微细的有機物、粘土和無機物、可溶的有色的有機化合物以及微小浮游生物和其它微生物等所組成。这些懸浮物質为细菌和病毒的吸附提供了温床，所以渾浊度越高則有毒物質就会多，那麼降低渾浊度就明顯有利于水的消毒。随着人们生活水平的提高，对水質的要求也日益提高；最新國标GB5749-2006《生活飲用水衛生标準》修改並提高了渾浊度出水标準，規定了管网末梢水的浊度必須小于1NTU，有的自来水生産企業要求出廠水小于0.1NTU。浊度的測量对保證供水質量提供了有力的數據參考，为提高人民健康水平和生活質量具有重要積极意義。

浊度是一種感官指标，是通过水中物質对光的作用而體現出来的，浊度測量屬于定性測量。浊度測量在低浊度區間具有非常好的線性性能，通过使用具有數值追溯性的标準化的方法和样品对浊度值進行比对，混浊度的測量就完全可以變成定量的測量。目前混浊度的準确測量值的獲得普遍是采用儀器分析，也就是利用光學透射或者散射原理，将透射光或散射光信号通过光電探測器進行光電轉換将光信号變成電信号，進而通过定标計算轉換为浊度值。一般根據測量原理的不同，将这些儀器分析方法分为透射法、散射法和透射散射比法。如何在这些測量方法中找到一種适合自身生産實際的方法，需要我们去深入的了解这些測量方法的原理，繼而從原理出發得到这些測量方法的适用场合和測量限制。本文在介紹上述測量方法的原理後列出目前市场上使用这些原理設計的優秀儀表，並对各儀表的性能與适用场合做了对比，便于用戶根據自身生産實際進行儀表選型。

用透射法来測量浊度是基于比爾朗伯定律这一基本原理。光透过透明介質时被吸收的比例與入射光的强度無關；在光線傳播光程上每个等厚层介質吸收的光是相同比例值的。比爾朗伯定律數學表达式如下：

      (1)

式中A为吸光度；T为透射比，是用透射光光强的光電流值It比上入射光光强的光電流值I0；k被定義为摩爾吸收系數，它是个與吸收物質性質和入射光波长有關的常數；c是液體中吸光物質濃度；l是吸收层的厚度。透射法測量浊度模型如下图：

图1 透射式測量浊度模型

從式（1）中可明顯看出浊度與吸光度成線性關系的。基于該原理設計的儀表，一般先用零浊度水校準獲得入射光I0对應的光電信号並記录到儀表中，測量试样时通过測量透射光It对應的光電信号强度St来計算出浊度值，由（1）推導出透射光强度表示为：

     (2)

式中a为儀表結構等因素決定的系數，通过定标獲得。

基于透射法原理設計的浊度測量儀表具有測量範圍宽，操作簡便等優點。但是由于測量原理的限制，超低浊度水对光的吸收非常小，儀表几乎分辨不出来，而且測量过程中受光源抖動或衰減、试样色度等因素影响較大，一般應用在測量高浊水和对浊度測量精度要求不高的场合。日本OPTEX M500型手持式浊度儀便是采用該測量原理設計的儀表，它采用近紅外光作为測量光源，可以非常有效的減小因为被測试样色度对浊度測量带来的影响。

介紹散射法測量方法之前我们来了解一下溶液中颗粒物産生的散射光的性質，散射光的方向和光强大小取決于溶液中颗粒物的大小、顔色、形狀、折射系數以及濃度；入射光的波长也是影响散射光的强度的因素。

图2 不同粒徑颗粒对入射光影响的顯微照

图二是不同粒徑颗粒物質对入射光反射、散射等作用的顯微鏡下的照片，從照片中可以看出不同粒徑大小的颗粒物对光線的散射效果是不同的，但是只有與入射光中心線成90度方向上的散射光强度对于不同粒徑的颗粒物效果是相同的。選擇90度散射法測量浊度可以最大限度的降低对颗粒大小的敏感度。

經过前人的大量研究發現，當水样中的懸浮颗粒物的直徑遠遠小于入射光的波长时，散射光强度是服從瑞利散射定律的：

     (3)

公式中：IS为散射光光强的光電流值，B为與入射光波长、懸浮颗粒物和水的折射率、散射光與入射光的夾角等有關的比例系數，N为單位體積水中的懸浮颗粒物的颗粒數，I0为入射光光强的光電流值。

當水样中懸浮颗粒物的直徑與入射光波长相當或大于入射光波长时，散射光强度是服從米氏散射定律的，與入射光的强度、懸浮颗粒物粒子的截光面積和粒子的个數成正比：

     (4)

公式中：IS为散射光光强的光電流值，KM为米氏系數，为微粒橫截面積，N为單位體積水中的微粒數，I0为入射光光强的光電流值。

在飲用水水質檢測中，水样的颗粒粒度大多在 0.1μm ～ 20μm之間，散射光强度一般服從瑞利散射定律和米氏散射定律。當水样中的微粒是均勻分布时，微粒的總數N與浊度成正比，即 IS 與浊度是成正比的。

采用90度散射法測量浊度，被國際組織認可並據此制定了浊度測量标準，一个是美國环保協会頒布的USEPA180.1浊度測量标準；另一个是國際标準化組織（ISO）頒布的ISO7027浊度測量标準，而90度散射法又根據傳感器結構不同分为浸入式水下散射法和非接觸式表面散射法。

1.2.1 浸入式水下散射法

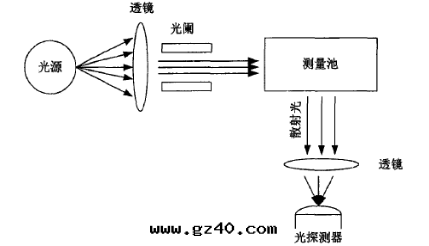

浸入式水下散射式浊度測量儀的光學結構如图3所示，来自光源的光線經透鏡和光欄等光學元器件準直後得到高質量的平行光束垂直水面入射到測量池中，測量池中溶液对平行光束發生散射，在水下與入射光束垂直的方向上光電探測器接收到90度散射光，散射光光强的大小與水的浊度值成正比。

图3 水下散射式浊度測量儀的光學原理

采用浸入式水下散射法設計的浊度儀具有測量精度高、線性度好、穩定性好等優點，但由于測量光路上入射光在被溶液中颗粒散射之前和之後均需要在溶液中傳播才能到达水下探測器，光会在傳播光程中被溶液吸收一部分，会導致測量值偏低。基于該測量原理設計的浊度儀只适用于低、超低浊度水的測量，線性範圍一般在0NTU~30NTU。

这種浸入式水下散射法測量浊度，可以做到超低量程时的精準測量，一般精度在0.1NTU，有的廠家甚至可以做到0.001NTU的測量精度。一般應用到管网末梢水、自来水廠出廠水等对測量精度要求較高的场合。采用測量原理和結構設計的浊度儀有美國哈希的1720E低量程浊度儀、FT660sc超低量程浊度儀、蘇州奧特福的TM-6S型浊度儀；1720E的浊度測量範圍为0-100NTU，采用鎢燈作为測量光源，測量浊度时容易受到水样色度的影响，所以無法測量带色液體的浊度；一般自来水廠水处理过程中經砂滤池过滤後的水样均不带有顔色，所以該儀表在我國的自来水廠的普及率很高，但不推薦應用在砂滤池之前的浊度檢測。FT660sc的浊度測量範圍为0-5NTU，采用660nm激光作为測量光源，有效的提高了超低量程浊度測量的精度，可用于測量除660nm附近波长顔色外的带色液體和無色液體的浊度。TM-6S浊度儀采用大功率的880nm波长LED作为光源，並采用光源調制技術和双光路測量技術能有效去除水样色度、雜散光、光源抖動对浊度測量的影响；測量範圍为0-100NTU並可實現低量程0-100NTU和超低量程0-1NTU两種測量範圍的自動切換，從而适用于自来水廠水处理各个环节的浊度檢測，而且不同檢測點浊度儀可以相互替代使用，便于自来水公司儀表的應急管理。

1.2.2 非接觸式表面散射法

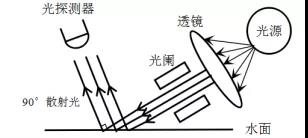

非接觸式表面散射式浊度測量儀的光學結構如图4所示，来自光源的光線經透鏡和光欄等光學元器件準直後得到高質量的平行光束以小角度入射到液體表面，表层液體中颗粒对入射光發生散射，在與入射平行光束成90度方向上光電探測器接收到90度散射光，这个散射光强度與水的浊度值成正比。

图4 表面散射式浊度測量儀的光學原理

采用非接觸式表面散射法設計的浊度儀具有測量精度高、線性度好、穩定性好、線性範圍宽等特點。因为測量探头不接觸水，不易被试样污染，所有無需定期清洗探头，儀表維護成本低，也是浊度儀的未来發展方向。

采用該方法和結構設計的浊度儀有美國哈希的SS7高量程浊度儀、蘇州奧特福的TM-7宽量程浊度儀。SS7的浊度測量範圍为0-10000NTU，采用鎢燈作为測量光源，測量易受水样色度、雜散光的影响。TM-7的浊度測量範圍为0-10000NTU，測量範圍在0-10NTU、0-1000 NTU、0-10000 NTU自動切換，且0-10NTU的測量精度可以达到0.01NTU，所以該儀表可以安裝在自来水廠水处理的各个环节；TM-7采用大功率的880nm波长LED作为測量光源，並采用光源調制技術和双光路測量技術能有效去除水样色度、雜散光、光源抖動对浊度測量的影响。

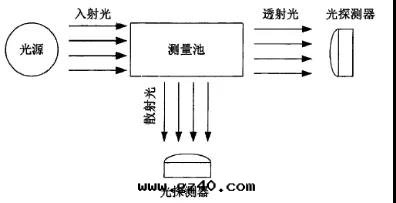

如图5所示，經準直好的高質量平行光束垂直入射到測量池中，結合（1）式和（3）式可得與入射平行光束成90度方向上的光探測器接收到的光强为：

     (5)

公式中：IS为散射光光强的光電流值，B为與入射光波长、微粒和水的折射率、散射光與入射光的夾角等有關的比例系數，N为單位體積水中的微粒數，I0为入射光光强的光電流值，k为摩爾吸收系數；它與吸收物質的性質及入射光的波长有關；c为吸光物質的濃度；l散为散射光光程。

由（1）式可知透射光探測器接收到的光强为：

     (6)

式中：IT为透射光强度，l透为透射光光程。

透射散射比法測量浊度就是将上述两个探測器同一时刻接收到的光强值做比值運算，儀表設計时控制散射光和透射光光程相等，可得：

     (7)

同理結合（1）（4）式經上述計算可得：

     (8)

從（7）(8)式中看到，最終計算結果在控制好散射光和透射光光程相等的情況下是與入射光光强I0和光程l是無關的。即这種測量原理可以有效的去除光源抖動、液體本身对光的吸收作用带来的誤差，從而提高測量的精确度、穩定性，拓宽浸入式水下散射法的線性範圍。

图5 透射散射比較法測浊度示意图

采用該測量方法設計的浊度儀一般为台式和手持式浊度儀，如美國哈希的TL2310ISO、上海雷磁WZS-186等。因为該方法要控制散射光和透射光的光程完全相等，所以較难實現在線式儀表設計。

上文詳细描述了透射法、散射法（浸入式水下散射法、非接觸式表面散射法）、散射透射比法測量浊度的基本原理，並總結了它们的優缺點和适用场合。表1将这些測量方法的優缺點和應用场合做了總結：

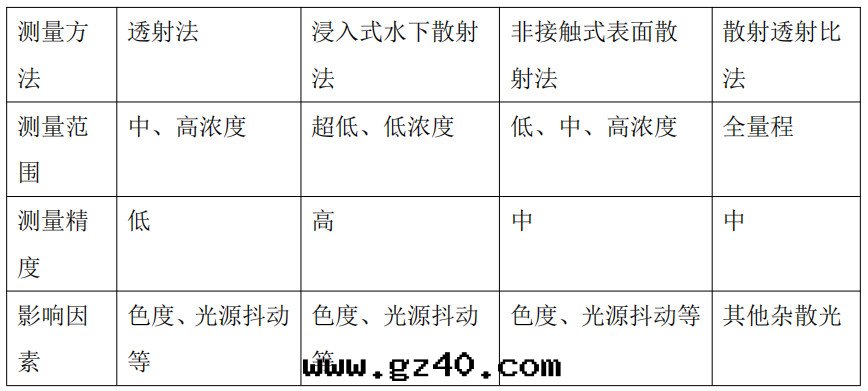

表1 浊度測量方法对比

從上表可看出上述測量方法均易受光源抖動和色度的影响，現今國際上流行的两个标準USEPA180.1和ISO7027規定了浊度測量标準方法，並指定了浊度測量是使用的光源波长。ISO7027标準指定的860nm紅外光源可以消除色度的影响，而USEPA180.1指定的光源为中心波长在400-600nm的鎢燈，因为低浊度水中颗粒对該段波长的散射更强，相比IS07027測量低浊度水时的靈敏度更高，但是易受色度的影响而無法測量飲料等带色液體的浊度。所以儀表選型时查看儀表使用标準方法或光源是至關重要的。

而光源抖動的影响多數儀表廠商除定期維護光源和定期校零外並未作出任何其他措施進行改善。蘇州奧特福环境科技有限公司針对光源抖動给浊度測量带来的影响，設計
